Для данных счетчиков предусмотрено два условных прохода: Ду-25, Ду-40.
Обозначение счетчиков жидкости (СЖ): ППО-40-0,6 СУ, ППО-25-1,6 СУ.

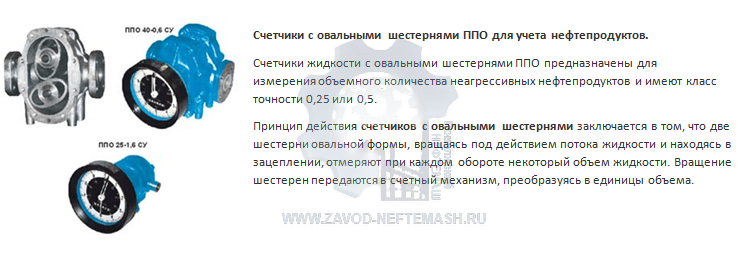

Предназначением счетчика жидкости ППО является измерение объемного кол-ва неагрессивных нефтесодержащих продуктов с классом точности 0,25 либо 0,5.
Отмер некоторого объема жидкой среды осуществляется с каждым оборотом двух шестерен овальной формы, вращающихся в результате воздействия потока жидкой среды и находящихся в зацеплении. Единица измерения образуется при передаче количества вращений каждой из шестерен в счетный механизм.
Счетчик ППО комплектуется устройством отсечным механическим СУ, устройством УСС для съема сигнала (возможна замена на контроллер типа КУП), пультом для осуществления дистанционной передачи данных, связанные интерфейсом RS-232 с ПК.
Перед счетчиками осуществляется монтаж фильтров жидкостных (обязательна установка не далее 3000 мм. от счетчика), элементы фильтрации которых не пропускают инородные частицы размером превышающим 0,01 см. К данному типу счетчиков жидкости СЖ-ППО мы рекомендуем использование наших фильтров жидкостных ФЖУ.
Габаритные и присоединительные размеры счетчиков жидкости ППО
Электрические схемы подключения счетчиков жидкости ППО
Скачать опросный лист
