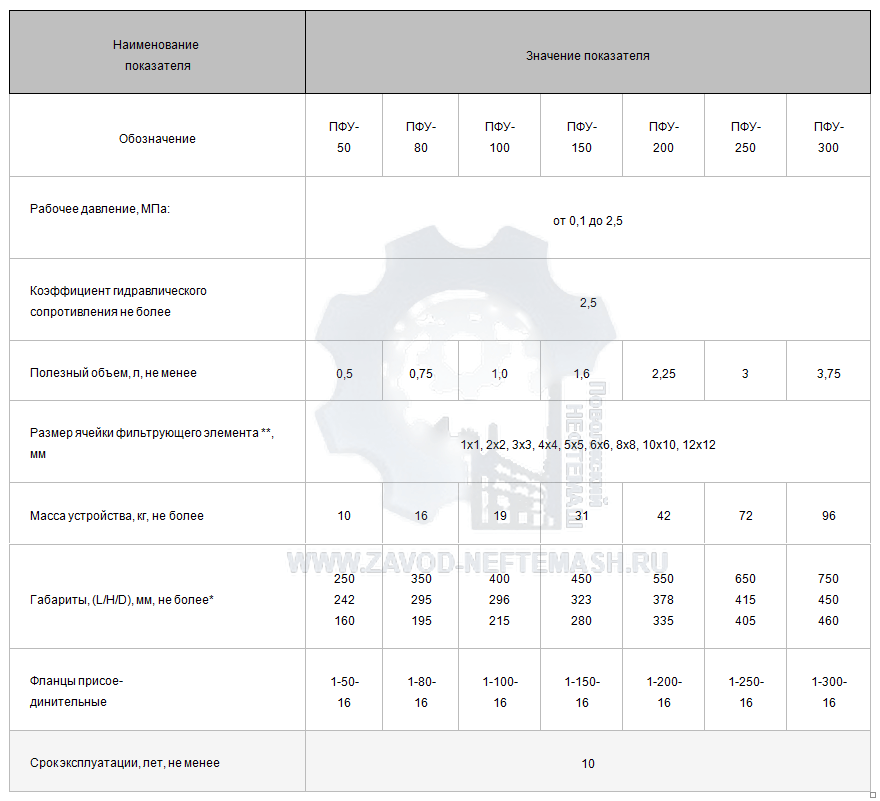

Варианты номенклатурных обозначений: ПФУ-50, ПФУ-80, ПФУ-100, ПФУ-150, ПФУ-200, ПФУ-250, ПФУ-300, ПФУ-350, ПФУ-400.
Условный проход -50, 80, 100, 150, 200, 250, 300, 400 мм., рабочее давление от 0,1 до 2,5 МПа.

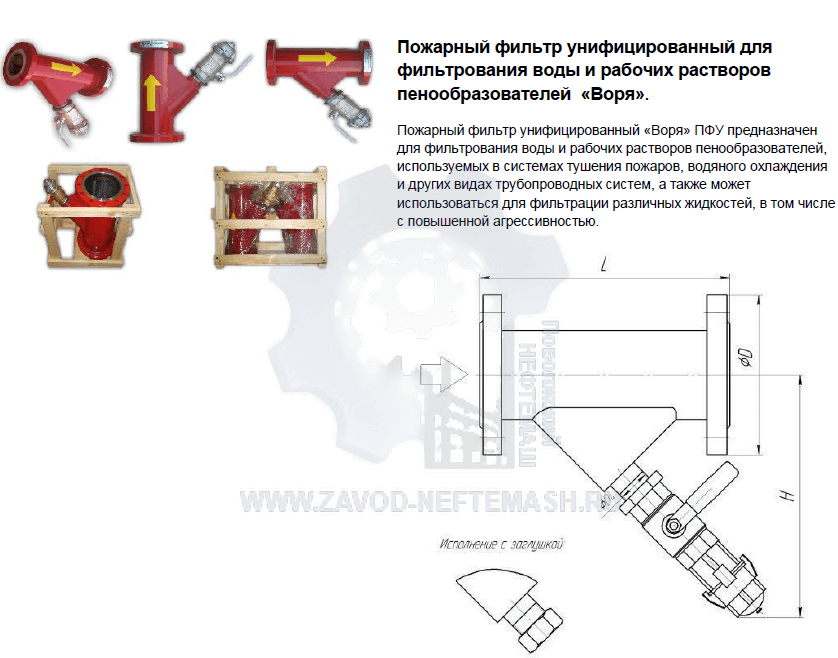

Предназначением данного унифицированного фильтра ПФУ является фильтрование воды и рабочего раствора пенообразователя, используемых в системах пожаротушения, водоохлаждения и других трубопроводных системах. Так же данный унифицированный пожарный фильтр можно использовать для фильтрации жидкостей с повышенной агрессивностью.

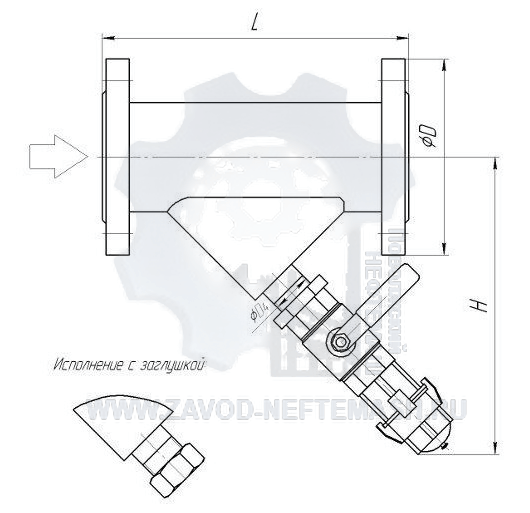

Устройство фильтра пожарного унифицированного ПФУ
Фильтр пожарный имеет корпус, с фланцами для крепления на трубопроводе, и фильтроэлемента, закреплённого внутри. Нижняя часть корпуса имеет накопитель-грязеприёмник с установленным в нём устройством для выпуска уже отфильтрованной массы. Корпус может быть изготовлен из трех видов стали: 12Х18Н10Т, 09Г2С, ст 20 . Фильтроэлемент состоит из каркаса, изготовленного из листовой стали 12Х18Н10Т, с закреплённой на нем плетеной сеткой, которой он предаёт специальную форму и жесткость. Ячейки сетки могут быть размера от 1×1 до 6×6.
Данный тип пожарного фильтра обеспечивает следующее:
- защиту водоподающих и пеноподающих пожарных технических устройств типа ВПГ, КНП, ВПУ и УГВП от возможного засорения их выходных отверстий инородными включениями;
- фильтрацию от инородных включений (по размеру ячеек сетки) огнетушащих жидких веществ (растворов, жидкостей) и перекачиваемой агрессивной жидкости;
- контроль технологических режимов при осуществлении подачи огнетушащего вещества по трубопроводу системы тушения пожара;
- экстренное удаление загрязнений, в случае полного заполнения, из патрубка-накопителя и фильтра.
