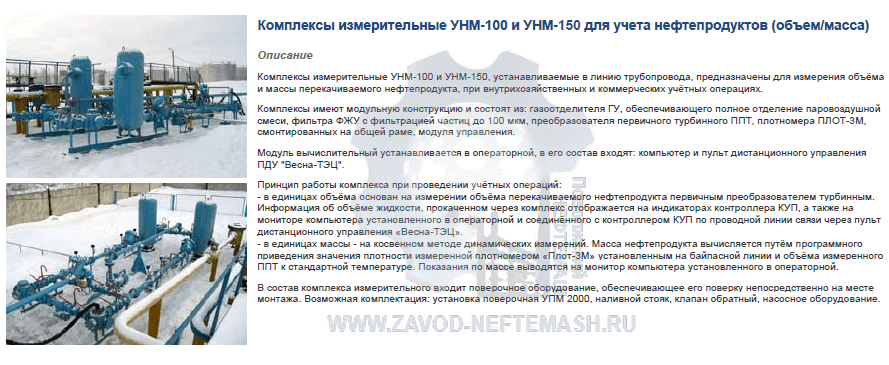

Комплекс измерительный УНМ- 100 / 150 устанавливаются в трубопроводную линию и предназначен для измерения массы и объема перекачиваемой жидкой среды при внутренних хозяйственных и коммерческих операциях учета.
Модульная конструкция комплекса состоит из: отделителя газа ГУ, фильтра с фильтрацией твердых частиц до 100 мкм ФЖУ, турбинного первичного преобразователя ППТ, плотномера и модуля управления.
Принцип работы комплексов УНМ-100 / 150 при проведении операций учета:
— вся информация о полном объеме продукта, перекаченного через установку, отображается на индикаторах КУП (контроллера) и компьютере, установленном в операторной и имеющем соединение с данным контроллером через проводную линию связи с пультом дистанционного контроля «Весна — ТЕЦ».
— вычисление массы нефтесодержащего продукта осуществляется программным приведением значения плотности, которая измеряется плотномером на линии обходного пути для движения (байпасной) и общего объема, измеренного счетчиком ППТ к нормальной температуре. Вся информация выводится в операторную, на монитор установленного компьютера.
Комплекс измерительный укомплектован поверочным оборудованием для обеспечения поверки на месте его монтажа. Возможны следующие комплектующие: поверочная установка УМП 2000, стояк налива, обратный клапан, насосные агрегаты.
- Комплекс измерительный УНМ- 100 и УНМ- 150 — Схема поверки косвенным методом
- Комплекс измерительный УНМ- 100 и УНМ- 150 — Схема поверки прямым методом
- Комплекс измерительный УНМ- 100 и УНМ- 150 — Схема узла учета УНМ-100
