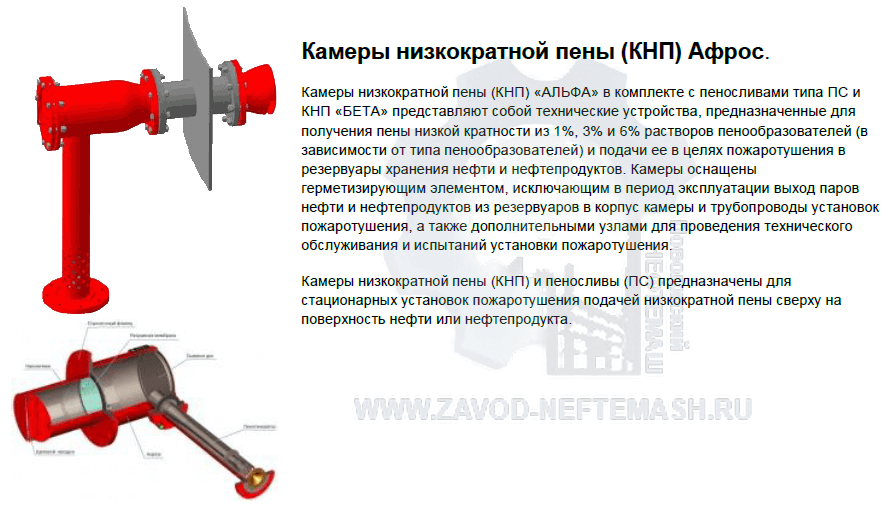

Камера низкократной пены КНП — это стационарное устройство для генерации воздушно-механической пены и подачи её на поверхность горящей жидкости. Она является ключевым элементом автоматических систем пожаротушения на резервуарах с нефтью и нефтепродуктами.
Назначение и область применения
Основная задача КНП — выработка пены низкой кратности из водного раствора пенообразователя и воздуха с последующей подачей её в зону пожара. Это оборудование применяется для защиты:
- Вертикальных стальных резервуаров (РВС).
- Резервуаров с понтоном (РВСП) и плавающей крышей (РВСПК).
- Железобетонных резервуаров (ЖБР).
Пена от камеры КНП подается сверху (надслойный способ) на зеркало горючей жидкости или в кольцевой зазор между стенкой резервуара и плавающей крышей

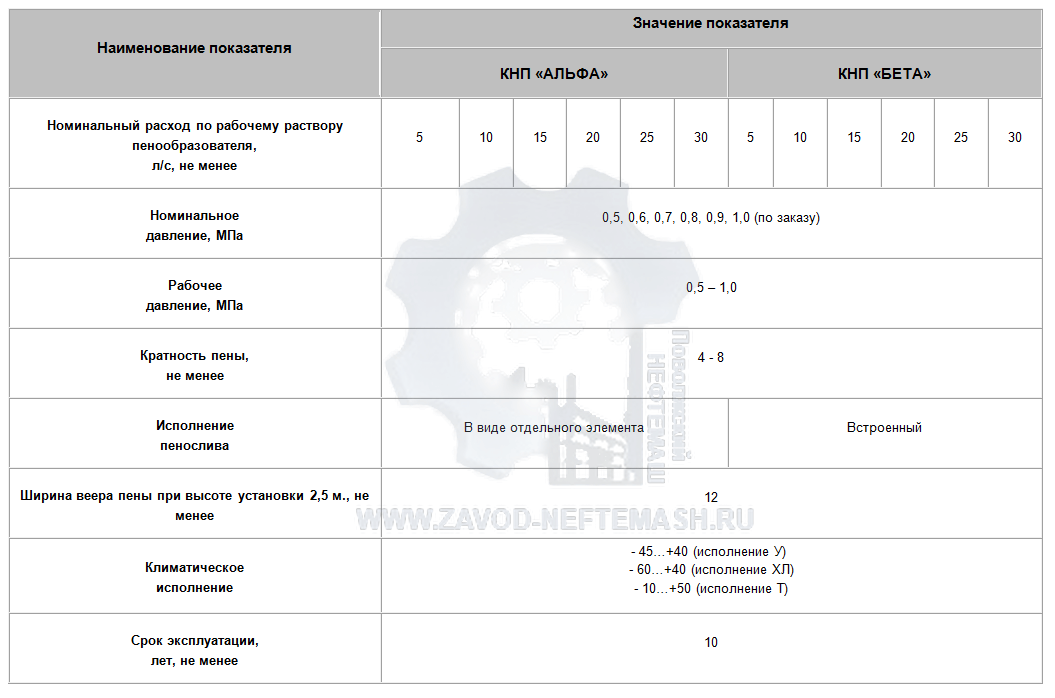

Подразделяются на «Альфа», где исполнение пенослива в виде отдельного элемента, и «Бета» имеющие встроенный пенослив. Расход по раствору -5, 10, 15, 20, 25, 30 л/с., номинальное давление 0,5, 0,6 0,7 0,8 0,9 1,0 (по заказу).

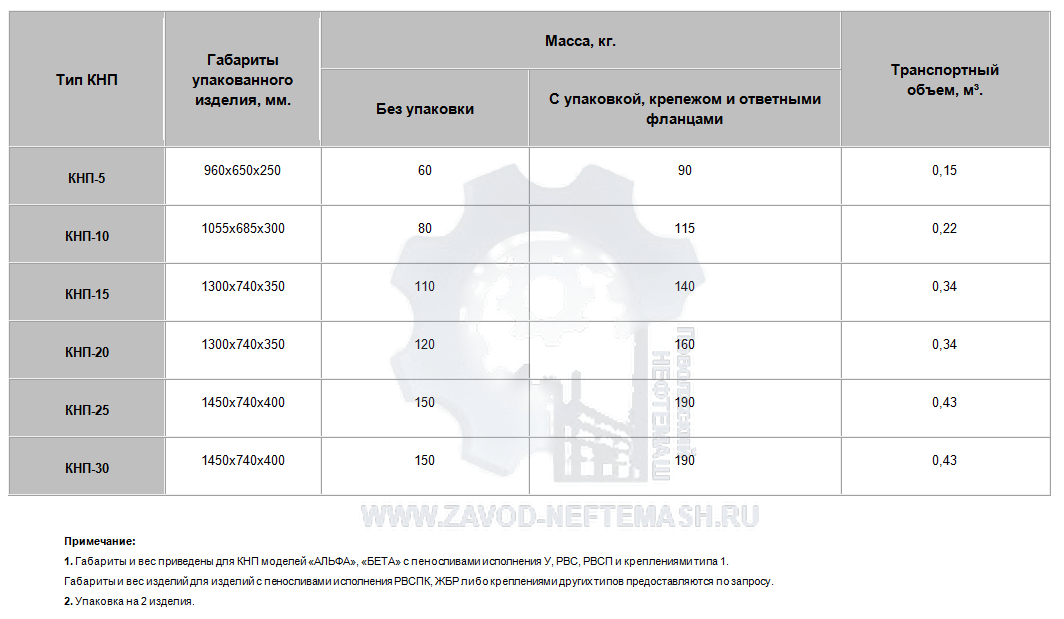

Номенклатурные обозначения по номинальному расходу (л/с): КНП5, КНП10, КНП15, КНП20, КНП25, КНП30.
Камера низкократной пены КНП в комплект которой входит одно из устройств пенослива типа КНП и ПС предназначены для производства пены с кратностью 1 %, 3 %, 6 % раствора преобразователя в зависимости от его типа и подачи пенного раствора для пожаротушения резервуарных конструкции с нефтесодержащими продуктами. Выход паров нефтепродукта в корпус камеры и трубопровод установки пожаротушения из резервуарной конструкции в момент эксплуатации исключается специальным герметизирующим элементом. Для проведения тех. обслуживания и испытаний камера оснащена дополнительными узлами.
Камера низкократной пены КНП с пеносливом ПС предназначена для установки пожаротушения стационарного типа, где процесс подачи пены осуществляется сверху резервуарной конструкции (РВС, РВСП, ЖБР, РВСПК) на хранимый нефтепродукт.
Особенностями камер низкократной пены является:
- возможность расположения камеры вертикально или горизонтально (соответственно вправо / влево);
- изготовление любого типа присоединительного фланца. Крепление для ПС (РВСПК), по согласованной проектной документации, может быть выполнено в нестандартном исполнении;
- корректировка геометрического размера ПС и КНП;
- оптимальный коэффициент подсоса воздушной среды при широком диапазоне давления обеспечивает соотношение диаметра камер расширения / смешения и соотношение характеристик пенослива.
- легкость обеспечения контроля за текущим состоянием элемента, отвечающего за герметизацию корпуса.
