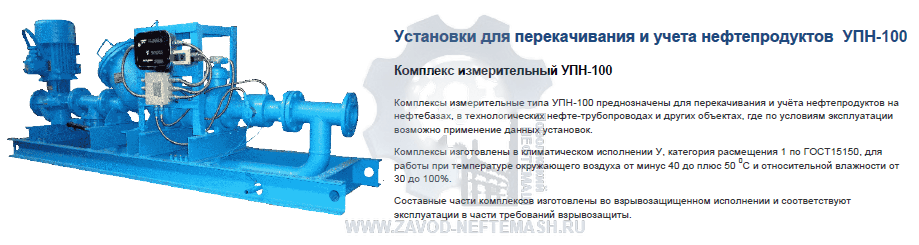

Измерительный комплекс УПН-100
Измерительный комплекс УПН-100 применяется для учета и перекачки нефтесодержащих продуктов на нефтебазах, технологических трубопроводах и прочих объектах, где по возможными условиями эксплуатации допускается их применение.
Предусмотрено только умеренное (У) климатическое исполнение комплекса по категории размещения 1,ГОСТ 15150-69, что допускает работу установки при внешней температуре воздуха от -40 до +50 и влажности от 30%.
Взрывозащищенное исполнение составных частей установки допускает её использование на объектах с повышенными требованиями к безопасности.
Перекачивание нефтепродуктов осуществляется при помощи электронасоса: проходя сквозь фильтр ФЖУ-100, нефтепродукт очищается от чужеродных примесей, а в последствии проходит учет через счетчик ППВ-100. Оснащение комплекса клапаном-отсекателем позволяет управлять расходом продукта в двух режимах: максимального открытия и снижения общего расхода при окончании операции нефтеперекачки, что позволяет более точно отсекать конкретный объем жидкости. Последний режим влияет на снижение гидроудара. При проведении простой перекачки нефтесодержащего продукта (без осуществления учета) в комплексе предусмотрена линия обходного пути движения (байпасная), для учета и перекачки без осуществления отсечения нужного объема продукта предусмотрена возможность задать дозу жидкости, которая изначально больше, чем плановый объем перекачиваемой.
