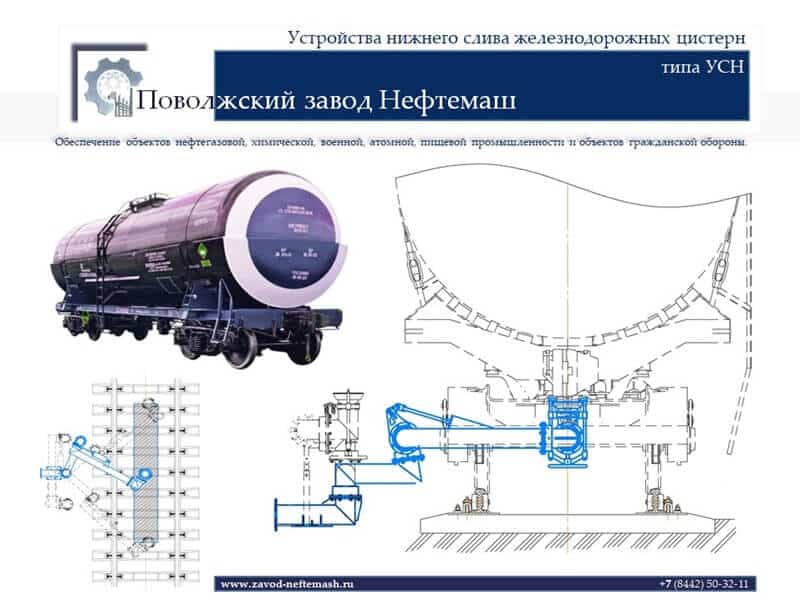

Устройства нижнего слива УСН (4 или 6 метров) с Ду 150,175, 200 мм, номенклатурные обозначения: УСН-150, УСН-175 или УСН-200 — это универсальные устройства, обеспечивающие герметичный слив жидких продуктов из железнодорожных цистерн, оснащенных универсальными сливными приборами. УСН изготавливаются согласно ТУ (техническому условию), полностью соответствуют требованиям TP TC 010/2011 «О безопасности машин и оборудования», что подтверждается сертификатом. Сейсмостойкость по ГОСТ 30546.1, ГОСТ 30546.2, ГОСТ 30546.3 (не менее 9 баллов по шкале MSK-64).
Двухрядная конструкция шарнирного соединения устройства УСН, уплотняющие манжеты и специализированное кольцо позволяют обеспечивает герметичность со стороны продукта и надежную защиту от атмосферных осадков. Тип консистентной смазки полости вращения шариков: ЦИАТИМ-221 ГОСТ 9433-80 или аналог.
Коды для всей номенклатурной линейки устройств УСН нижнего слива железнодорожных цистерн УСН-150, УСН-200: ОКПД2: 28.99.39.190 (Оборудование специального назначения прочее, не включенное в другие группировки), ТН ВЭД 848180990 (Для таможенного оформления по цифровому классификатору товара в товарном обозначении внешнеэкономической деятельности).
Устройство УСН может быть использовано не только для нефти и нефтепродуктов 3-го и 4-го класса опасности по ГОСТ 12.1.007-76, но и для пищевых и химических продуктов. Устройство предназначено для эксплуатации в зоне присутствия взрывоопасных газов и паров — зона 2 по ГОСТ IEC 60079-10-1-2013, с категорией взрывоопасных смесей — IIА, IIB, согласно классификации ПУЭ.
Условия транспортирования устройств УСН в части воздействия механических факторов категории «С» ГОСТ 23170-78, климатических факторов внешней среды – 2 ГОСТ 15150-69.
Монтаж и эксплуатация установки должны проводиться с соблюдением правил безопасности, производственных инструкций. При монтаже и эксплуатации УСН необходимо руководствоваться: ФНиП «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (Приказ Ростехнадзора от 15 декабря 2020 года N 533), «Правилами по охране труда при хранении, транспортировании и реализации нефтепродуктов» (Приказ Минтруда России от 16 декабря 2020 года N 915н).
В паспорте на устройства типа УСН-150, УСН-200 помимо основных сведений об изделии, технических данных, комплектности, сроке службы и гарантийных обязательствах, консервации УСН, также указывается:
- содержание цветных металлов: Бр.05Ц5С5 — 072 кг, БрБ2 — 0,02 кг. Вес может варьироваться в зависимости от типа изделия;
- условия хранения упакованного УСН: категория 5 по ГОСТ 15150-69. Срок хранения изделия 1 год, при превышении срока хранения, устройство подлежит переконсервации. По конструктивным характеристикам УСН 150, 175 и 200 мм относятся к группе II-1 «Изделия сложной формы, с подвижными частями, имеющие наружные и внутренние поверхности», составные части устройства должны быть законсервированы по варианту защиты ВЗ-2 по ГОСТ 9.014-78 с соответствующей отметкой о консервации в паспорте.
По предварительному согласованию в комплект поставки УСН (обслуживание 4/6 метров) можно включить: стойку гаражного приложения, устройство заземления взрывозащищенное ШГВ-УЗГ-10-2КНВ2NНК/Р(Г) или аналог, ответный фланец 150-16-11-1-В-IV ГОСТ 33259-2015 с прокладкой и крепежом, комплект фундаментных болтов М20х600.
