Оборудование для слива автомобильных цистерн (АЦ) в резервуары, технологические ёмкости или трубопроводные системы представляет собой комплекс, который можно разделить на две основные части: оборудование, смонтированное на самой цистерне, и стационарное оборудование пункта слива. Рассмотрим второй вариант.

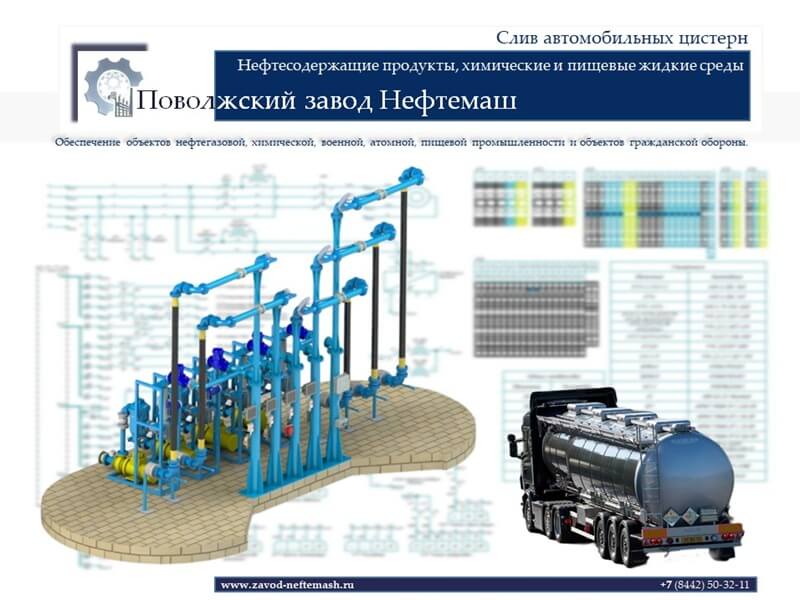

Стационарный пункт слива (сливная эстакада) автомобильных цистерн.
Для приема нефтепродуктов из автоцистерн на нефтебазах используются специализированные сливоналивные эстакады. Они представляют собой технологический блок для выполнения операций слива и налива, а также улавливания паров легковоспламеняющихся жидкостей.
Ключевое оборудование стационарного пункта:
- Приемные устройства и муфты: для герметичной стыковки со сливными рукавами автоцистерны. Используются специализированные быстроразъемные соединения (например, API или Kamlok) и соединения «сухого разрыва», предотвращающие разлив продукта при расстыковке.
- Трубопроводы и коллекторы: система труб, по которым продукт поступает из цистерны в резервуары хранения.
- Фильтрующие элементы: для очистки продукта от механических примесей непосредственно в процессе слива. Конструкции фильтров могут быть самыми разными, например: фильтры сетчатые, фильтры газовые отделители.
- Насосное оборудование (при необходимости): если слив самотеком невозможен или требуется ускорить процесс, используются стационарные насосные станции.
- Системы учета (счетчики жидкости или массовые расходомеры): для точного коммерческого учета принимаемого продукта.
- Системы улавливания паров: для защиты окружающей среды и предотвращения потерь продукта от испарения.
- Системы предотвращения перелива: обеспечивают автоматическую остановку процесса при достижении максимального уровня в резервуаре.
- Автоматизация: для местного или удалённого управление процессом.
Кроме того, к оборудованию пункта слива автомобильных цистерн относятся системы заземления для снятия статического электричества. По желанию, можно предусмотреть: осветительные приборы, переговорные устройства, сигнализаторы, шлагбаум, светофор и т.д.
Слив автомобильных цистерн представляет собой сложный комплекс оборудования и технических средств, обеспечивающий безопасность, экологичность и точность учета. Он включает как специализированные компоненты самой цистерны (донные клапаны, насосы, узлы выдачи), так и стационарные устройства пункта приема (сливные эстакады, быстроразъемные соединения, насосы, системы учета, фильтрации и улавливания паров).
