Данный тип оборудования используется на нефтебазах, нефтехранилищах и резервуарных парках в качестве оборудования для верхнего налива нефтесодержащих продуктов в ж/д цистерны. В состав УНЖ6-100АС-07.01 входит телескопическая труба и автоматизированная электронная система предотвращения перелива.
Устройство верхнего налива УНЖ6-100АС-07.01 имеет ряд преимуществ:
1. Гарантией длительного использования данного оборудования является двухрядная система шарниров, обеспечивающая легкость при вращении, исключая перекосы.
2. При замене манжет уплотнительных в большинстве шарниров не требуется разборка.
3. Для применения данного устройства на наливных эстакадах в состав УНЖ6-100АС-07.01 входит наливная телескопическая труба, которая обеспечивает ограничение подъема устройства влива по высоте.
4. Электронная автоматизированная система предупреждения перелива состоит из:
- пульта управления, датчика уровня и клапана электромагнитного;
- электронное оборудование системы позволят использовать наливной стояк в зоне повышенной взрывоопасности В-1Г;
- для облегчения работы и фиксации положения электронного датчика уровня по высоте трубы предусмотрены специальные зажимы, которые способствуют установке уровня предельного налива в различных типах ж/д цистерн;
- высокая точность влива гарантированна быстродействием системы;
- полностью исключается гидроудар при прекращении наливной операции.
Для данного типа устройства предусмотрено несколько климатических исполнений: Т, У, УХЛ, ХЛ. ГОСТ 15150-69.

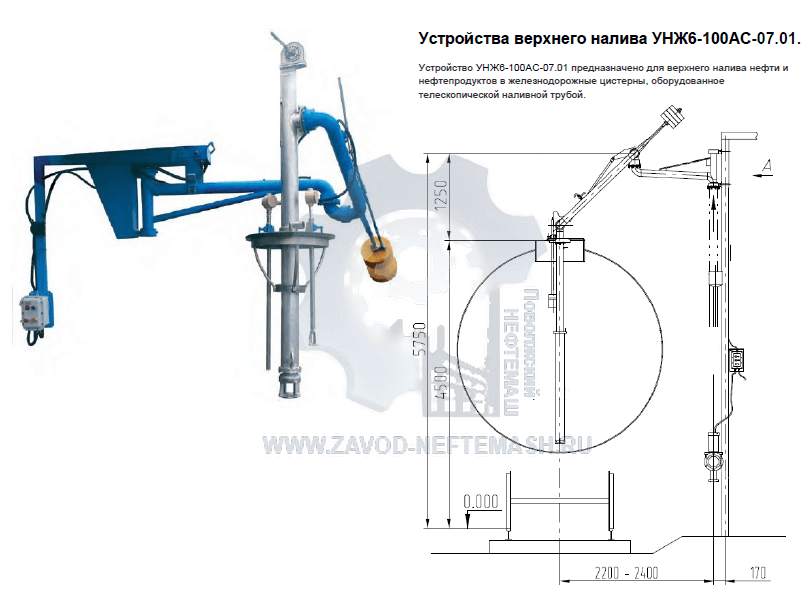

Устройство верхнего налива УНЖ6-100АС-07.01 (Монтажная схема)
