Варианты номенклатурных обозначений – Хлопушка ХП: ХП-80, ХП-100, ХП-150, ХП-200, ХП-250, ХП-300, ХП-400, ХП-500, ХП-600.
Условные проходы хлопушек: 80, 100, 150, 200, 250, 300, 400, 500, 600 мм.
Хлопушки ХП предназначены для слива и налива нефтесодержащих продуктов и обеспечения зашиты при возникновении аварийных ситуаций, повлекшие за собой утечку жидкой среды их технологического трубопровода, или при отказе размещенной на нем запорной арматуры.
Устанавливаются хлопушки на приемо-раздаточный патрубок, расположенный во внутренней полости резервуарной конструкции нефтебаз, резервуарных парков и прочих нефтехранилищ.
К конструктивным особенностям можно отнести следующее:
- Хлопушки с диаметром до 150 мм. (ХП-80, ХП-100, ХП-150) выполнены из алюминиевого сплава;
- ХП с проходом от 200 мм. (ХП-200, ХП-250, ХП-300, ХП-400, ХП-500, ХП-600), изготавливаются из легированной стали.
Перепускная крышка у ХП предусмотрена от 200-го диаметра, что позволяет значительно облегчить процесс управления подвижной частью хлопушки. Также для облегчения открывания хлопушки устанавливаются специализированные трубы.
Для открытия и закрытия хлопушки предназначен механизм МУ (боковой), или МУВ (верхний), управление осуществляется с помощью специального стального троса.

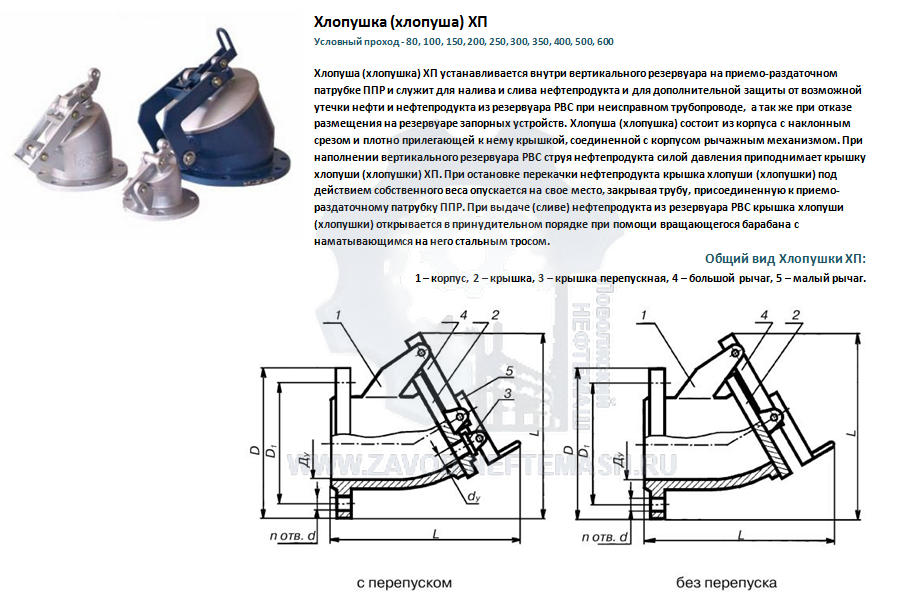

Хлопушка состоит из следующих основных частей: корпус, основная и перепускная крышки, большой и малый рычаг.
Материал исполнения ХП-80, ХП-100, ХП-150, ХП-200, ХП-250, ХП-300, а также ХП-400, ХП-500, ХП-600 углеродистая сталь 3, 20, 09Г2С. По предварительному согласованию, возможно изготовления из коррозионностойкой (нержавеющей) стали.
По желанию клиента корпус и составляющие могут быть изготовлены из любой марки металла, а так же подготовлены для любой климатической зоны с температурным пределом до – 60°С, исполнения Т, У, УХЛ и ХЛ по ГОСТу 15150-69.
При заказе:
- Хлопушка ХП;
- Ду – 600, 500, 400, 300, 250, 200, 150, 100, 80 мм.
