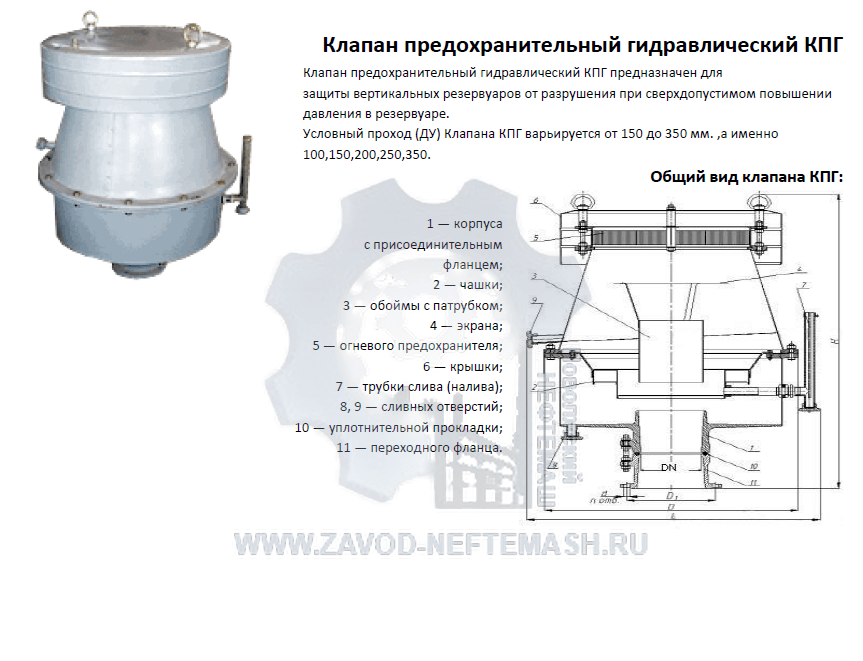

Варианты номенклатурных обозначений – клапан предохранительный гидравлический КПГ: КПГ-100, КПГ-150, КПГ-200, КПГ-250, КПГ-350.
Условные проходы клапанов (Ду): 350, 250, 200, 150, 100
Превышение давления в резервуаре, это процесс, требующий постоянного контроля. Для того, что бы, не допустить разрушение емкости, при увеличении давления сверх заданных норм, встает вопрос о его защите и именно для этих целей создан и в последующем неоднократно протестирован КПГ.
Предохранительный КПГ работает в паре с дыхательным клапаном, если по какой-то причине не произошло срабатывание дыхательной арматуры, то клапан гидравлический продолжает выполнять защитные функции, регулируя давление в заданных пределах. Для того что бы эта система работала, необходимо произвести регулировку гидравлического клапана на повышенную величину ориентировочно (на 6-10%) внутреннего давления самого вакуума.
По умолчанию, материал исполнения клапанов дыхательных и предохранительных типа КПГ (КПГ-100, КПГ-150, КПГ-200, КПГ-250, КПГ-350) сталь 3, 20, по предварительному согласованию 09Г2С или коррозионностойкой (нержавеющей) стали.
Установка клапана производится на крыше вертикального резервуара, присоединение к патрубку монтажному через фланец и специальную прокладку. Защиту клапану от различных осадков обеспечивает специальная крыша.
Предусмотренные климатические исполнения: У – умеренный, УХЛ и ХЛ – холодный климат.
Срок службы клапанов составляет 10 лет. После чего необходимо произвести замену данного клапана и пройти испытания по методике завода.
По предварительной договоренности в поставку можно включить: монтажный патрубок, фланец, прокладку.
Данные клапаны не являются дыхательными.
При заказе:
Клапан гидравлический предохранительный КПГ-100, КПГ-150 или КПГ-200, КПГ-250, КПГ-350.
Климат по ГОСТу 15150-69
