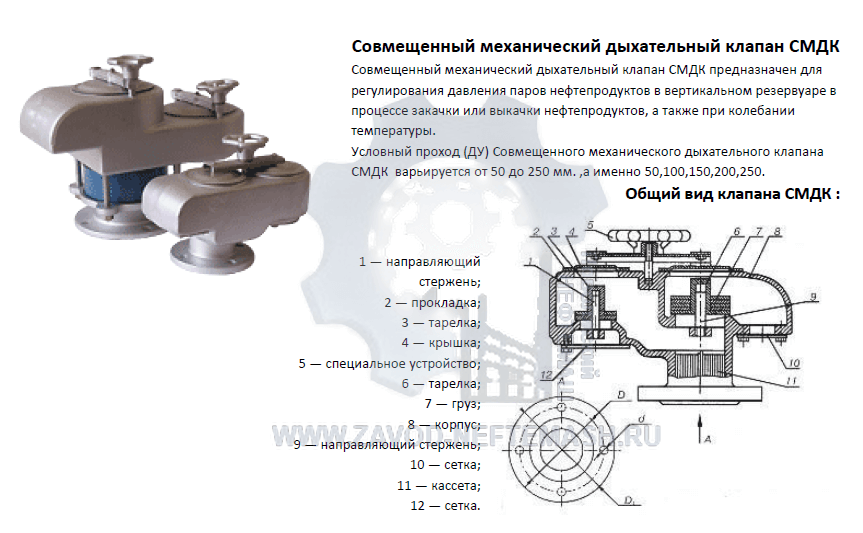

Клапан дыхательный СМДК – обозначения: СМДК-50, СМДК-100, СМДК-150, СМДК-200, СМДК-250, а также СМДК-50ГФ, СМДК-50ГМ.
Предусмотренные Ду 50, 100, 150, 200, 250.
Клапаны дыхательные СМДК предназначены для выполнения нескольких функций, таких как:
— регулировка давления в резервуарных конструкциях с нефтесодержащими продуктами;
— осуществление контроля и удерживание давления в пределах заданных при расчете пропускной способности клапана (период технологического процесса хранения, налива/слива, транзита нефтепродукта, а также при перепадах температуры.)
— защита резервуаров от проникновения легко воспламеняющихся частиц (искр), а также песка, пыли и т.д.
Материалы исполнения для клапанов дыхательных:
- СМДК-50, СМДК-100 – алюминиевый сплав, номенклатурное обозначение СМДК-50 и СМДК-100 АА;
- СМДК-150, СМДК-200 и СМДК-250 – сталь 3, 20 по умолчанию, 09Г2С и коррозионностойкое исполнение (нержавеющая сталь), в данном случае номенклатурное обозначение не меняется (СМДК-150, СМДК-200 и СМДК-250).
При изменении давления в сторону увеличения (в резервуаре) клапан дыхательный срабатывает на открытие. В момент проведения приемо-раздаточных операций нарушается герметичность, происходит кратковременное увеличение, где тарелки клапана срабатывают на открытие, пропуская воздух в полость резервуарной конструкции. В свою очередь при сниженном, тарелки срабатывают на закрытие, вакуум образовывается заново.

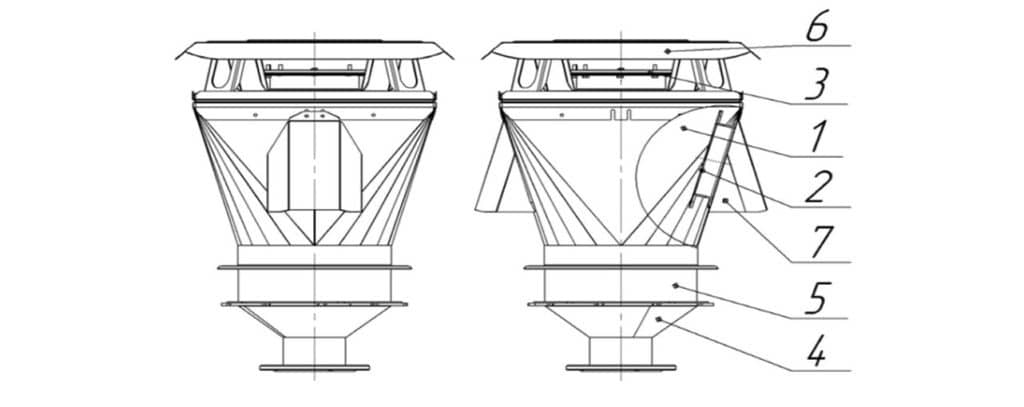

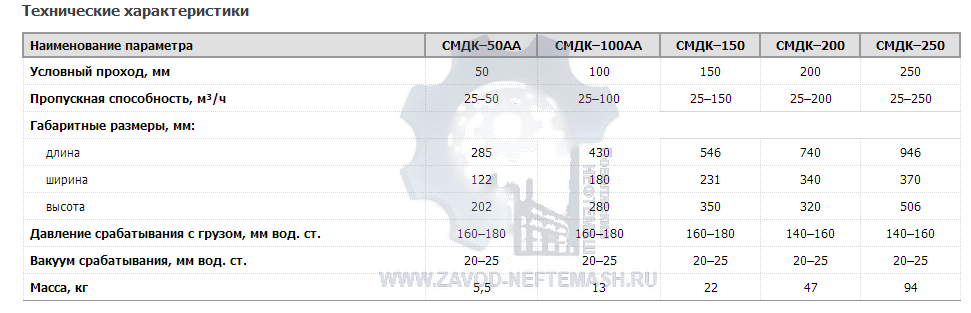

Располагается дыхательный клапан СМДК на крыше резервуара. Соединяется с монтажным патрубком через фланец присоединительный.
Климат: У, УХЛ, ХЛ. ГОСТ 15150-69.
Дополнительное оборудование: фланец ответный, патрубок монтажный, прокладка, крепеж, а также огнепреградитель.
Варианты поставки СМДК-50 АА, СМДК-100 АА, СМДК-150, СМДК-200, СМДК-250.
