Обозначения дыхательных клапанов, модельный ряд: КДС-3000/250, КДС-3000/350, КДС-3000/500.
Условные проходы клапанов КДС: 500, 350, 250.

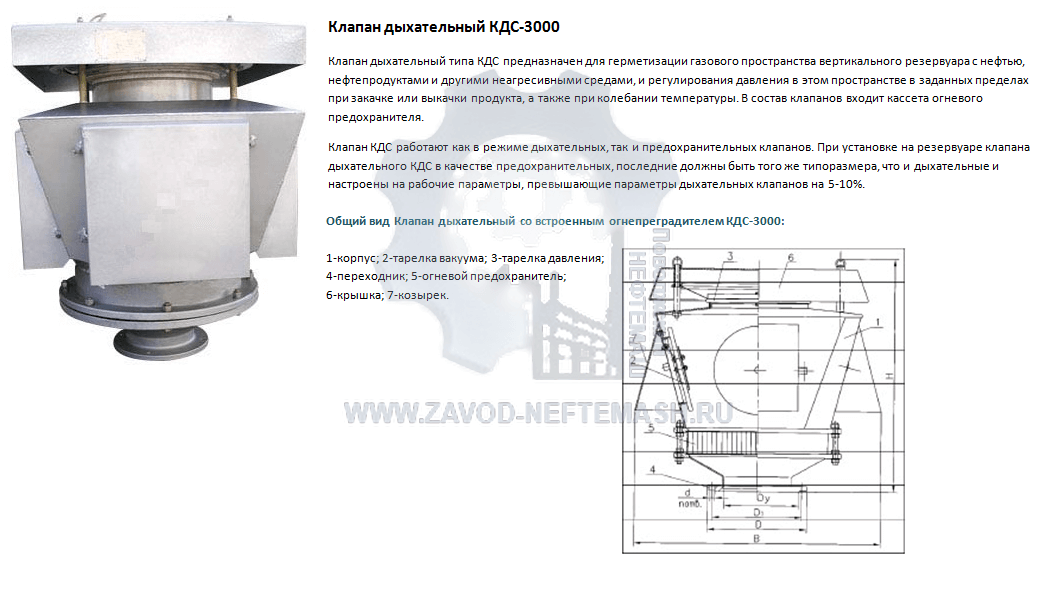

Герметизация, регулировка давления газового пространства в вертикальных резервуарах для хранения нефтесодержащих продуктов, для этих целей предназначен клапан дыхательный и предохранительный КДС-3000. В период проведения приемо-раздаточные операции, а также при колебаниях (изменениях) температуры, происходит перепад давления и нарушается герметичность емкости. При максимальном увеличении давления тарелки расположенные в вакуумных затворах клапана срабатывают, происходит открытие, которое способствует проникновению воздуха, тем самым обеспечивая обмен между атмосферой и газовым пространством резервуара. При снижении или достижении расчетного значения вакуума происходит обратная реакция, затвор закрывается, тем самым обеспечивая полную герметичность резервуара.
В клапане дыхательном КДС-3000 установлен огнепреградитель, который обеспечивает искробезопасность в момент срабатывания клапана.
Производством предусмотрен выпуск двух модификаций клапанов: клапан дыхательный и предохранительный.
Для клапанов дыхательных типа КДС-3000, КДС-3000/500, КДС-3000/350, КДС-3000/250, предусмотрено несколько вариантов исполнения, а именно: алюминиевый сплав или стальное исполнение. Последнее также представлено в следующих вариациях: углеродистая или коррозионностойкая (нержавеющая) сталь.
Монтируется клапан дыхательный, и предохранительный КДС на монтажный патрубок, установленный на крыше резервуара.
Важно знать, что любое изменение производительности в момент проведения приемо-раздаточных операций, а также увеличение слива нефтепродукта, включая аварийные условия, не допускаются без нового расчета пропускной способности дыхательного клапана.
По пожеланию заказчика рабочие характеристики клапана можно изменять согласно техническому заданию.
Возможна доукомплектовка следующим оборудованием: монтажный патрубок ПМ, диск-отражатель ОТР, дополнительный огнепреградитель ОП, фланец, крепеж, прокладка.
Пример: Клапан предохранительный КДС-3000/350 УХЛ (умеренно холодный климат), также КДС-3000/250 и КДС-3000/500.
Номенклатурные обозначения клапанов при заказе: КДСа, КДСк, КДС2, КДСм.
Диаметры прохода КДС: Ду-250, Ду-350, Ду-500.
А также необходимо указать климатическое исполнение: Т, У, УХЛ или ХЛ.
