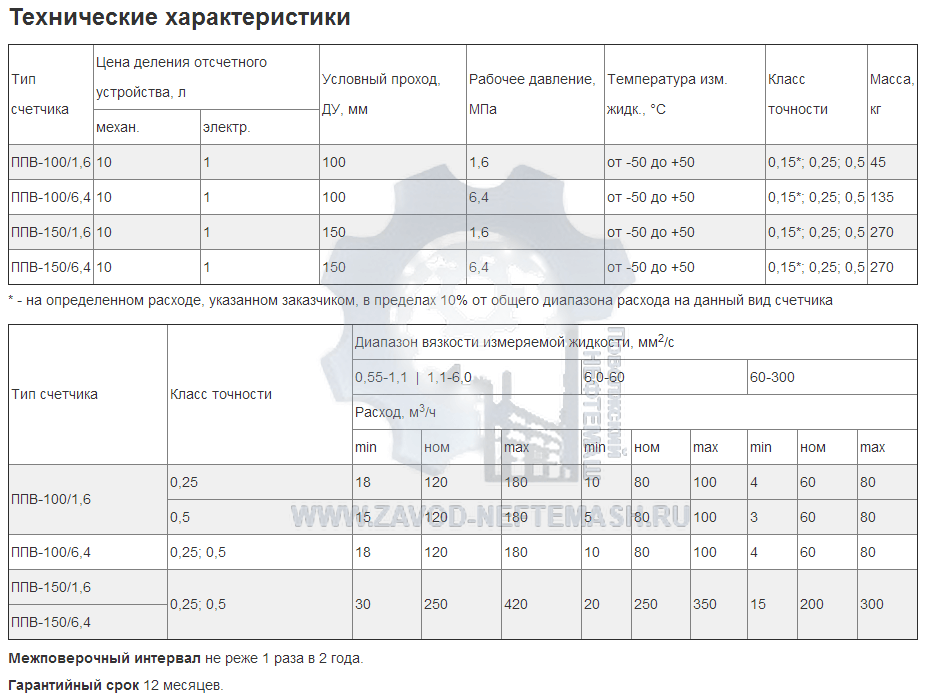

Для данных счетчиков предусмотрен условный проход 100 и 150 мм, класс точности 0,25 (0,5), рабочее давление 1,6, (6,4) МПа.

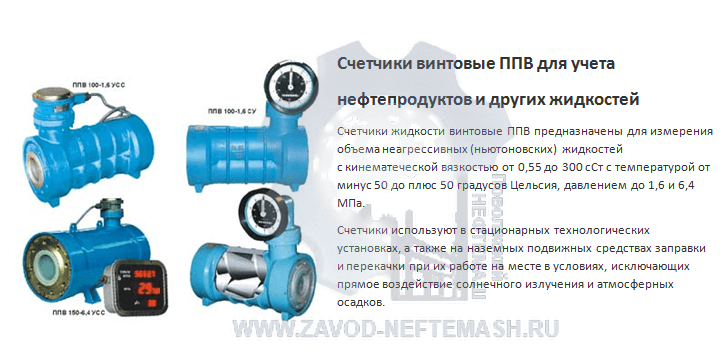

Счетчик жидкости ППВ предназначен для измерения объема и расхода неагрессивных жидкостей с вязкостью (кинематической) 0,55 — 300 сСт, температура от -50 до +70 градусов, давление 1,6 — 6,4 МПа.
Номенклатурное обозначение счетчиков жидкости (СЖ): ППВ-100-1,6; ППВ-100-6,4; ППВ-150-1,6; ППВ-150-6,4.
Данный счетчик жидкости используется в технологических установках стационарного типа, на наземных подвижных заправочных средствах, а так же для перекачки продукта на открытой местности при условиях, в которых исключается возможность попадания атмосферных осадков и прямое воздействие солнечных лучей.
В винтовом счетчике жидкости оба винта, состоящие в зацеплении, при вращении под воздействием потока жидкой среды, с каждым оборотом отмеряют некоторый её объем. Вращение каждого винта через муфту магнитную передается в счетный механизм, образуя единицы объема.
В комплектацию счетчика ППВ-100 входят устройство СУ или устройство УСС, в составе с контроллером и с указателем электронным счетным цифровым для расчета разового, суммарного, и мгновенного расхода жидкой среды, и пульт для дистанционного управления для информационной передачи информации.
Перед счетчиками ППВ в обязательном порядке устанавливается фильтр, расстояние до которого должно быть менее 3000 мм, его фильтрующий элемент не должен пропускать посторонние частицы размером менее 0,10 мм. Этот тип счетчика предусмотрен для работы в сочетании с фильтром жидкости ФЖУ.
Габаритные и присоединительные размеры счетчиков жидкости ППВ
Электрические схемы подключения счетчиков жидкости ППВ
