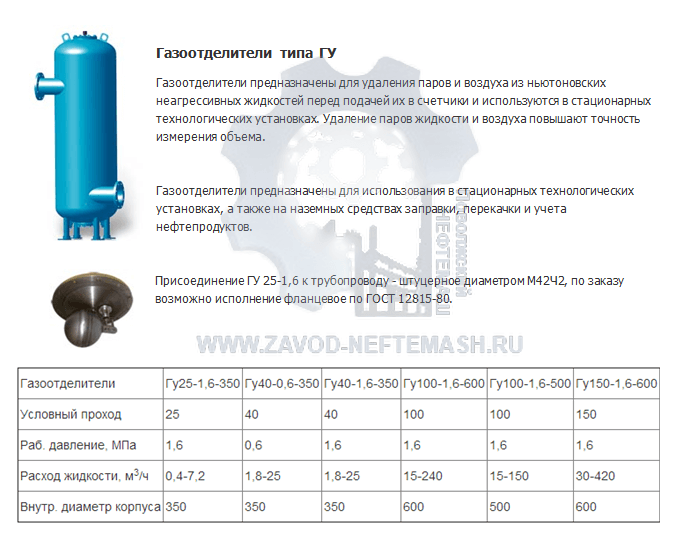

Варианты номенклатурных обозначений: ГУ-25, ГУ-40, ГУ-50, ГУ-100, ГУ-150, ГУ-250, ГУ-350, ГУ-500.
Условный проход газоотделителя ГУ: 25, 40, 100, 150, 250, 350, 500.
Кинематическая вязкостью газоотделителей от 0,55 до 6,0 мм2/с
Климатическое исполнение для газоотделителей: У, УХЛ.
Данный тип газоотделителей предназначен для полного удаления воздуха и паров из неагрессивных жидкостей, подчиняющихся при течении закону вязкого трения (ньютоновских), перед процессом подачи их в счетчики жидкости и используются в технологических стационарных установках, средствах наземной заправки, учета и перекачки нефтесодержащих продуктов. Данный процесс повышает точность при измерении объема.
Принцип работы газоотделителя ГУ, центрифуга. Жидкость входящая тангенциально по средствам верхнего патрубка в корпус и подвергается вращению. В следствии чего продукт выходит в трубопровод через патрубок снизу. Пары и паровоздушная среда продукта скапливаются в середине и поднимаясь вверх, выпускают жидкость. По мере увеличения воздуха в верхней части газоотделителя уровень жидкости падает. Одновременно с жидкостью опускается поплавок с клапаном. Клапан открывается, пары и воздух жидкости стравливаются в магистраль отводящую. По мере стравливания паров и воздуха уровень жидкости в газоотделителе ГУ поднимается, и клапан с поплавком перекрывает отверстие для стравливания паров и воздуха.
Тип присоединения газоотделителя ГУ-25-1,6 к технологическому трубопроводу — штуцерный, диаметром М42Ч2, под заказ возможно фланцевое исполнение по ГОСТ 12815-80.
За более подробной информацией о газоотделителях просим обращаться к специалистам коммерческого отдела.
