Варианты номенклатурных обозначений: ФЖУ с Ду – 100, 150, 200, 250, 300, 350, 400.
Данные типы фильтров применяются в процессах очистки неагрессивных нефтесодержащих продуктов от механических примесей. Обязательное условие: кинематическая вязкость продукта от 0,55 до 300 мм3/с, температурный минимум -50, максимум +50 °С, при давлении в 1,6 МПа.
Условные проходы предусмотренные для фильтров: 100, 150, 200, 250, 300, 350 и 400 мм.

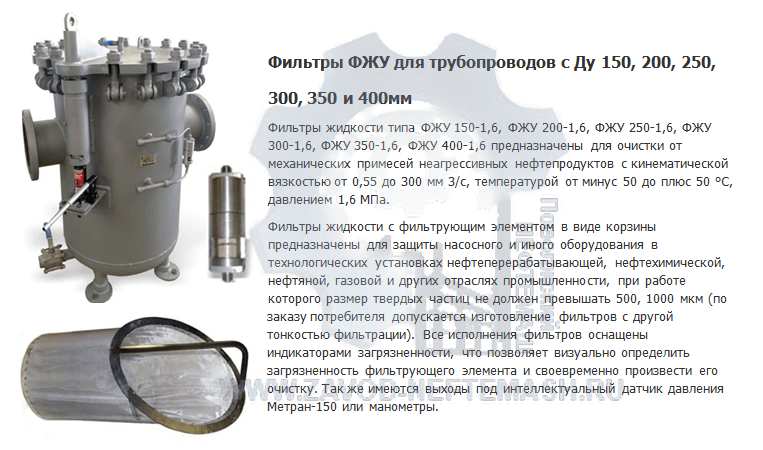

Фильтр жидкости для трубопроводов с элементом фильтрации, имеющим вид корзины, предназначен для обеспечения защитных функций насосного и прочего оборудования технологических установок на различных отраслях промышленности. Размер твердых инородных частиц (при работе фильтра) не может быть выше 500, 1000 мкм (допустимо изготовление фильтров с тонкостью фильтрации под заказ). Во всех исполнениях фильтр жидкости для трубопроводов оснащен индикатором загрязненности, позволяющим визуально определять степень загрязненности элемента фильтрации, что позволяет своевременно проводит его очистку.

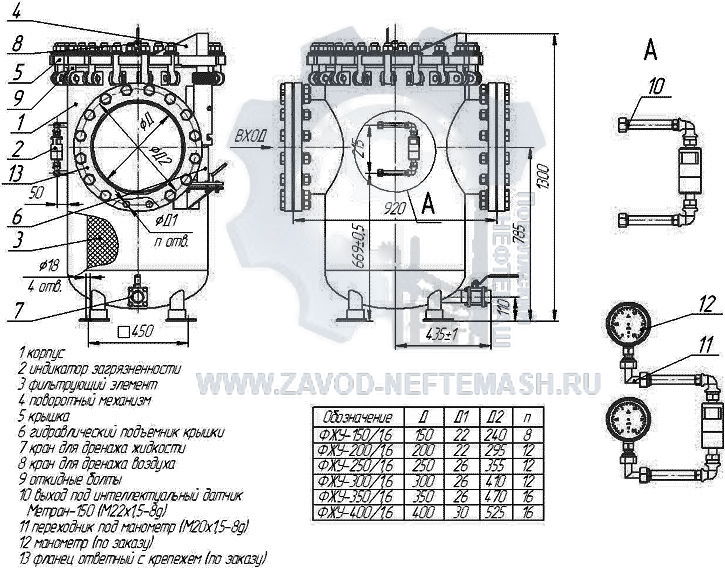

Направление прохода потока в фильтрах организованно так, чтобы обеспечивать удержание различных механических примесей и грязи, при этом по максимуму задействовав поверхность фильтроэлемента (полезная площадь фильтроэлемента превышает площадь патрубка входного в 20 раз), который многократно используется (с промывкой). Конструкция жидкостного фильтра для трубопроводов предусматривает дренажный выход для воздуха (с краном шаровым ДУ15) и жидкости (с краном шаровым ДУ50). Выходной и входной патрубки располагаются на одной оси. Так же в конструкции трубопроводных фильтров предусмотрены болты откидные (на крышке) и специализированный поворотный механизм для подъема и отвода крышки. Совокупность данных улучшений сокращает временные затраты на общее обслуживание и замену элементов фильтрации.
