Наливное оборудование цистерн — это комплекс технических устройств, предназначенных для безопасного, герметичного и контролируемого заполнения железнодорожных и автомобильных цистерн нефтепродуктами, сжиженными газами, химическими и пищевыми продуктами. Установка производится на нефтебазах, перевалочных пунктах, терминалах, НПЗ и обеспечивает соответствие экологическим, пожарным и метрологическим требованиям.
В отличие от слива, где продукт выходит самотеком, при наливе часто требуется создание давления и особенно важен контроль уровня, чтобы не допустить перелива.
Классификация и основные виды наливного оборудования.
По типу цистерны и месту подключения:
- Оборудование для верхнего налива железнодорожных и автомобильных цистерн: налив происходит через горловину цистерны, расположенную сверху.
- Оборудование для нижнего налива автоцистерн: налив происходит через нижнее заборное устройство цистерны. Более безопасный и современный способ, так как пары почти не выделяются.

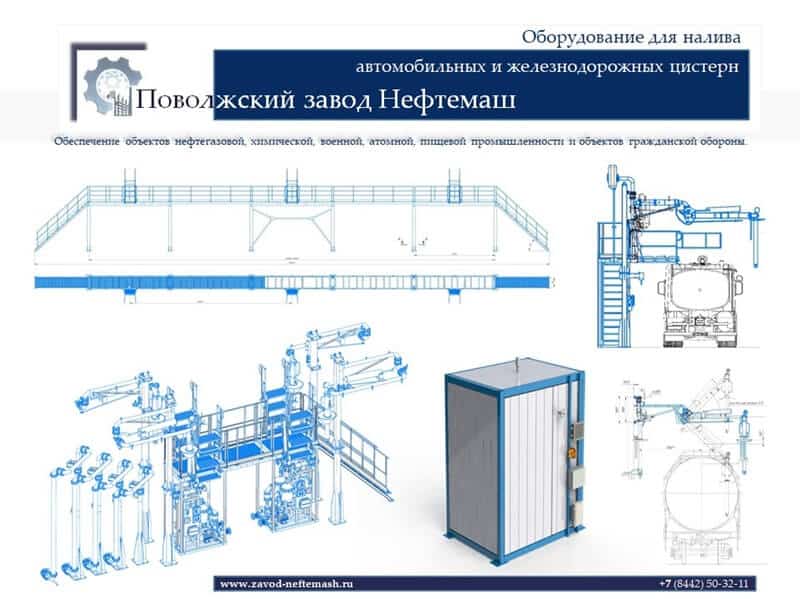

Ключевые компоненты наливной эстакады.
- Наливные стояки: специализированные колонны, на которых размещены устройства для налива.
- Раздаточные консоли (наливные стрелы): сбалансированные шарнирно-сочленённые металлические рукава, крепление которых осуществляется непосредственно на наливную эстакаду.
- Запорно — регулирующая арматура: дисковые затворы и шаровые краны ручные или с электроприводом, клапаны, регуляторы расхода и т.д.
- Система улавливания паров: гибкие или жесткие рукава для отвода пара на свечу сгорания или систему рекуперации паров.
- Фильтрующее оборудование: фильтры, газовые отделители.
- Насосы и насосные станции.
- Система контроля и управления наливом: автоматизированные системы и системы «пуск — налив, стоп — налив», счетчики и расходомеры, дозаторы, датчики уровня.
Особенности для разных продуктов.
- Светлые нефтепродукты (бензин, дизель): телескопическая наливная труба.
- Темные нефтепродукты (мазут, битум): система подогрева рукавов и трубопроводов для поддержания текучести.
- Сжиженные газы (СПГ, пропан-бутан): высокопрочные шарнирные соединения наливных устройств и быстросъемные соединения повышенной надежности.
Современное наливное оборудование — это сложные технологические комплексы, где на первый план выходят автоматизация, безопасность и экологичность. Главные тенденции — это полный удаленный контроль над процессом для минимизации человеческого фактора.
