Люк лаз для резервуара является технологическим оборудованием стального вертикального резервуара, которое позволяет персоналу проходить внутрь конструкции. С помощью ЛЛ персонал осматривает техническое состояние, очищает поверхности, производит ремонт и монтирует оборудование.
Люк-лаз ЛЛ вмонтированный в стенку нижнего пояса резервуара имеет назначение, которое заключается в перемещении сотрудников и технических устройств в нижней части конструкции.
По правилам безопасности рекомендуется устанавливать как минимум два люка-лаза. Они установлены на противоположных сторонах первого пояса стенки. Такое размещение упрощает вентиляцию, обеспечивает упрощённую эвакуацию рабочего персонала и дает возможность подойти к разным частям днища.
Для резервуаров с понтоном или плавающей крышей установлен дополнительный люк-лаз на верхнем уровне. Через него люди выходят на понтон, когда данное устройство закреплено в нижнем положении для ремонта.

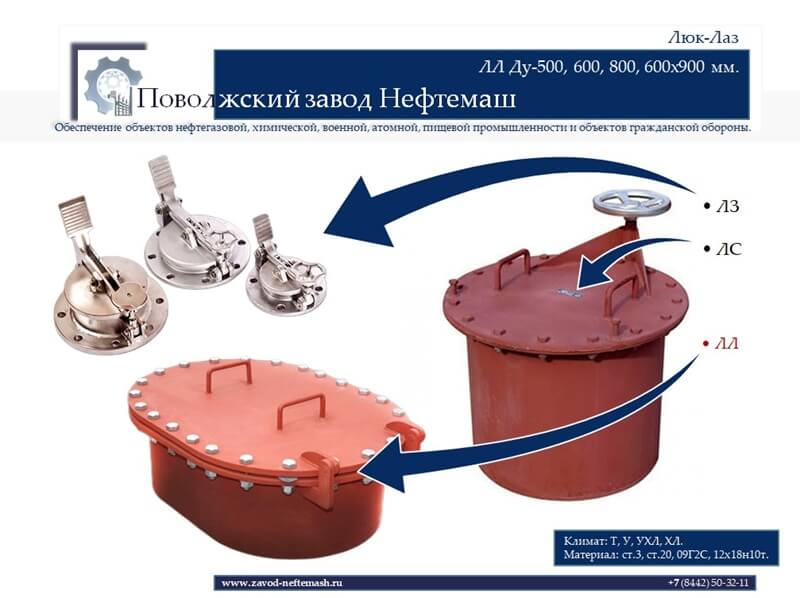

Основная номенклатурная линейка:
— ЛЛ 500;
— ЛЛ 600;
— ЛЛ 800;
— ЛЛ 600 х 900.
Данное оборудование может быть изготовлено для нескольких климатических зон: для умеренного климата (У1), для холодного (ХЛ1). Также, возможно изготовление для умеренно — холодного климата (УХЛ1).
Конструкция и усиление
Люк лаз представляет собой сварную конструкцию, состоящую из обечайки (патрубка), фланца и герметичной крышки на поворотном устройстве с ручками для удобства открывания. Уплотнение крышки обеспечивается прокладкой из маслобензостойкой резины.
Из-за того, что стенка резервуара становится менее прочной при установке люка, по периметру выреза необходимо приварить специализированную усиливающую накладку. По размеру диаметр этой накладки является равным или большим, чем два диаметра самого люка. И толщина обечайки, и толщина листа для усиления определяются тем, какую толщину имеет стенка резервуара в точке установки.
Люк лаз является техническим элементом «отверстием» в резервуаре, который позволяет персоналу проникать внутрь для дальнейшего обслуживания (осмотра, ремонта и тд). При выборе и монтаже этого элемента специалисты учитывают номинальный диаметр (500, 600, 800, 900 мм) и расположение на стенке резервуарной конструкции. В проектной документации указаны эти характеристики, так как они обеспечивают соблюдение нормативной безопасности. Конструкция люка-лаза включает в себя всё необходимое для укрепления корпуса резервуара вокруг проема. А плотно прилегающая к корпусу крышка предотвращает утечку содержимого.
