Клапан КДМ-50ГМ дыхательный механический У1, УХЛ1 (и его модификации) — это устройство, предназначенное для герметизации газового пространства резервуаров и автоматического регулирования давления в них. В отличие от распространённых моделей КДМ-200/200, КДМ-50 применяется только для сравнительно небольших резервуаров или как вспомогательный элемент системы. Он решает три основные задачи:
- Сокращение потерь продукта: поддерживает заданное давление, уменьшая потери от испарения легких фракций нефтепродуктов.
- Защита резервуара: предотвращает деформацию корпуса при превышении давления или вакуума во время закачки или откачки продукта, а также при температурных колебаниях.
- Обеспечение взрывобезопасности: встроенный огнепреградитель предотвращает проникновение пламени внутрь резервуара.
Основное применение — горизонтальные стальные резервуары (РВС), а также вертикальные резервуары для хранения светлых нефтепродуктов (бензин, керосин, дизельное топливо).
Принцип работы.
Работа клапана КДМ-50ГМ основана на автоматическом срабатывании двух независимых затворов (тарелок) в умеренном (У1) и умеренно-холодном климате (УХЛ1):
- При повышении давления (например, во время налива продукта или повышения температуры): тарелка клапана давления поднимается, и избыточная паровоздушная смесь стравливается в атмосферу.
- При повышении вакуума (во время откачки продукта или резкого похолодания): срабатывает тарелка вакуумного клапана, пропуская воздух из атмосферы внутрь резервуара для выравнивания давления.
- В режиме хранения: оба затвора закрыты, что обеспечивает герметичность и минимизирует испарение.
- Огнепреградитель: на пути газового потока установлена специальная кассета (ОП – огнепреграждающий элемент), которая гасит пламя, если оно попытается проникнуть снаружи.

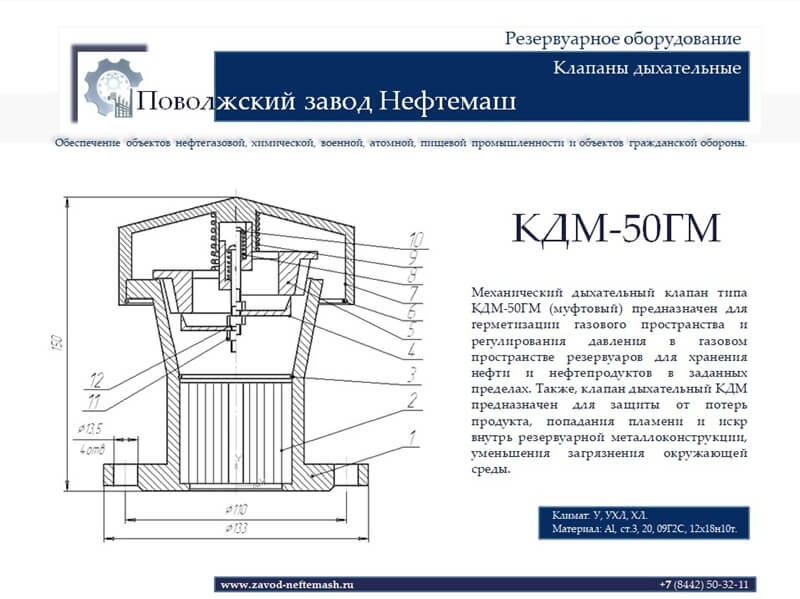

Конструктивные особенности клапана КДМ-50ГМ:
- Материал исполнения: алюминиевый сплав обеспечиваешь искробезопасность и позволяет использовать данное устройство в разных климатических зонах (умеренный климат — У1, холодный климат — ХЛ1, УХЛ1).
- Защита от осадков: сверху клапан закрыт защитной крышкой, предохраняющей механизм от дождя, снега и пыли.
- Монтаж: устанавливается на патрубок на крыше резервуара. Клапан дыхательный КДМ-50ГМ имеет резьбовое (муфтовое) соединение G2″ для более удобного крепления. Модификация КДМ-50ГМ монтируется на фланец.
