Механический дыхательный клапан КДМ-50ГФ — это технологическое устройство для резервуаров с нефтепродуктами, которое автоматически регулирует давление и защищает от огня. Он поддерживает герметичность ёмкости во время хранения и технологических операций.
Назначение и сфера применения.
Клапан дыхательный КДМ-50ГФ выполняет две ключевые функции:
- Регулирование давления: предотвращает деформацию корпуса резервуара при изменениях температуры или в процессе закачки/откачки продукта, «выдыхая» излишки паров или «вдыхая» воздух при образовании вакуума.
- Обеспечение взрывобезопасности: Встроенный огнепреградитель гасит пламя, не допуская его проникновения внутрь резервуара.
Основное применение — вертикальные (РВС) и горизонтальные резервуары для хранения светлых нефтепродуктов (бензин, керосин, дизельное топливо), которые склонны к интенсивному испарению.
Принцип работы:
- При повышении давления (нагрев продукта, налив) → клапан давления открывается → избыточные пары выходят наружу.
- При понижении давления (охлаждение, слив) → клапан вакуума открывается → воздух поступает внутрь.
- В штатном режиме клапаны закрыты → резервуар герметичен → минимизируются потери от испарения.

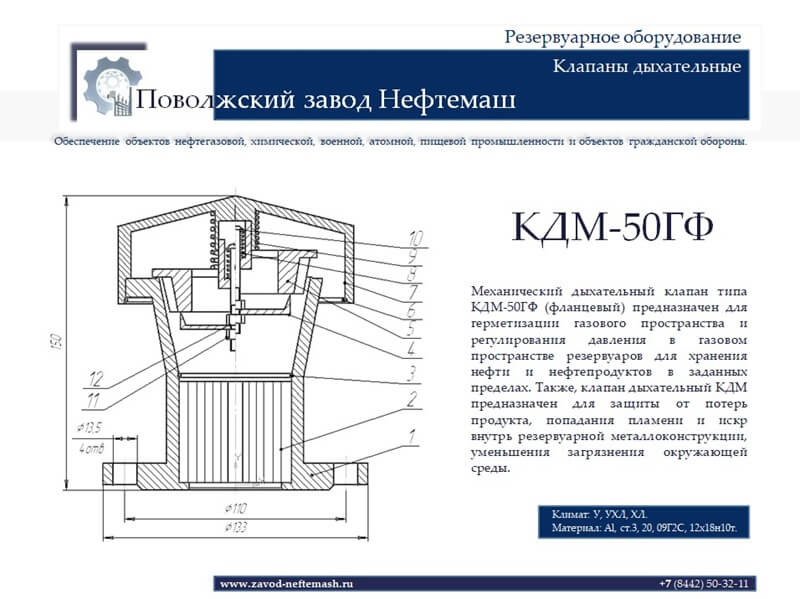

Конструктивные особенности:
- Материал исполнения: алюминиевый сплав, который обеспечивает полную искробезопасность, а также (благодаря свойствам металла), обеспечивает бесперебойную работу клапана в северных регионах, где температурная шкала опускается до -60С.
- Защита от осадков: сверху клапан закрыт крышкой, защищающей механизм от дождя, снега и пыли.
- Монтаж: устанавливается на патрубок на крыше резервуара. Базовый КДМ-50ГФ монтируется на фланец, а модификации с индексом ГМ (например, КДМ-50ГМ) имеют резьбовое (муфтовое) соединение для более удобного и быстрого крепления.
Преимущества КДМ-50:
- Компактные размеры и лёгкий вес.
- Простота обслуживания и ремонта.
- Надёжность в условиях умеренного климата.
- Низкая стоимость по сравнению с крупногабаритными аналогами.
- Возможность параллельной установки нескольких клапанов для повышения пропускной способности.
