Эстакада, предназначенная для установки оборудования — это железнодорожная эстакада для перевалки нефтепродуктов, на которой смонтировано технологическое оборудование или которая спроектирована для его размещения. Это комплексное инженерное сооружение, включающее в себя не только металлоконструкции, но и специализированные устройства для налива, слива, учета, обеспечения безопасности, а также, служащая для прокладки различных коммуникаций.
Что представляет собой данная металлоконструкция.
Сливоналивная эстакада — это, по сути, надземное сооружение вдоль железнодорожных путей, оснащенное всем необходимым для загрузки и разгрузки цистерн. Ее ключевая задача — обеспечить быструю, безопасную и экологичную перевалку нефти, нефтепродуктов, химических и пищевых жидких сред.

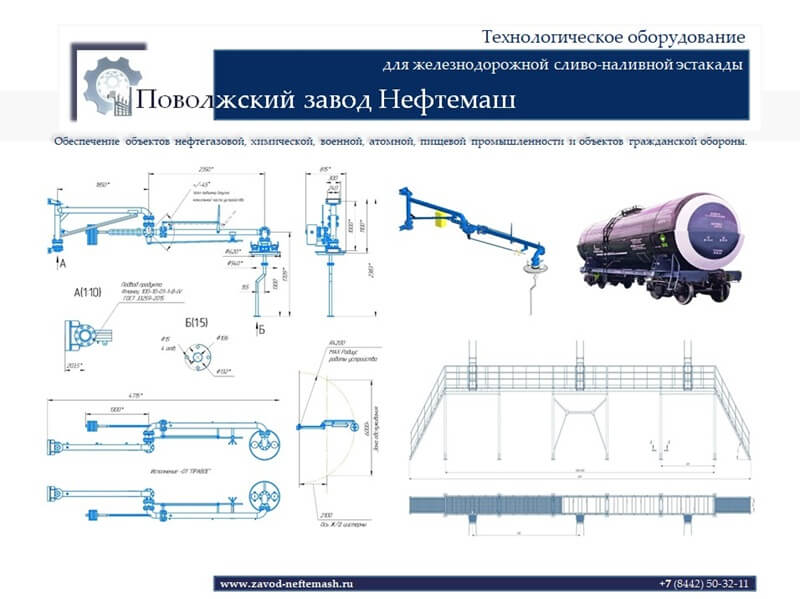

Какое оборудование входит в состав эстакады.
Устройства для налива и слива:
- Для верхнего налива (УНЖ): шарнирно сочлененные трубы с наконечником, который опускается в верхнюю горловину цистерны. Могут быть для открытого или герметичного налива (с отводом паров).
- Для нижнего слива (УСН): устройства, которые герметично подключаются к нижнему сливному прибору цистерны.
- Для верхнего слива (УПВС): используются в аварийных ситуациях, например, если не работает нижний сливной прибор.
Системы безопасности и автоматизации:
- Система автоматического прекращения налива: Датчики уровня (сигнализаторы уровня) предотвращают перелив. При достижении заданного уровня автоматика закрывает отсечной клапан.
- Система улавливания паров: обязательный элемент для герметичного налива. Отводит пары нефтепродуктов на утилизацию, защищая экологию и здоровье персонала.
- Системы управления (АСУ): на базе программируемых контроллеров позволяют управлять процессом удаленно, вести учет и контролировать параметры.
- Переходные мостики и механизмы перемещения, устройства заземления, средства пожаротушения и локализации разливов.
Прочее вспомогательное оборудования.
- Системы подогрева: для вязких продуктов (например, мазута, битума). Могут быть паровыми или электрическими, включая гидромониторы для разогрева продукта внутри цистерны.
- Счётные модули, насосные станции, фильтрующее оборудование и т.д.
Эстакада под оборудование — это не просто платформа, а высокотехнологичный комплекс. Его эффективность и безопасность определяются не только строительной частью, но и сложным оборудованием: от наливных стояков и систем автоматики до устройств улавливания паров и подогрева вязких продуктов.
